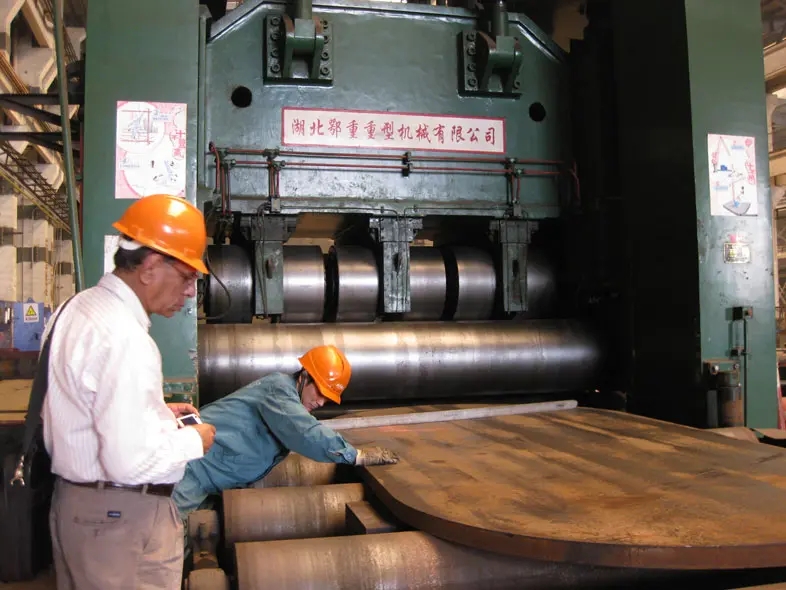

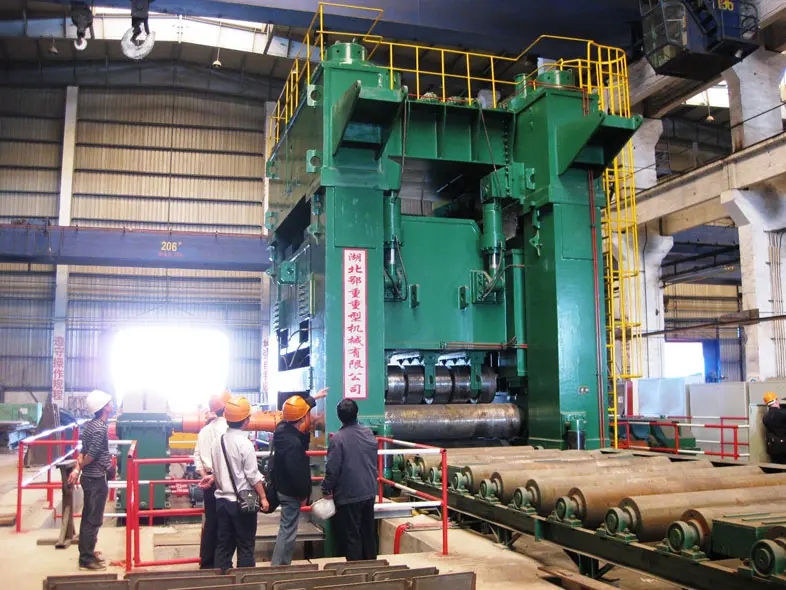

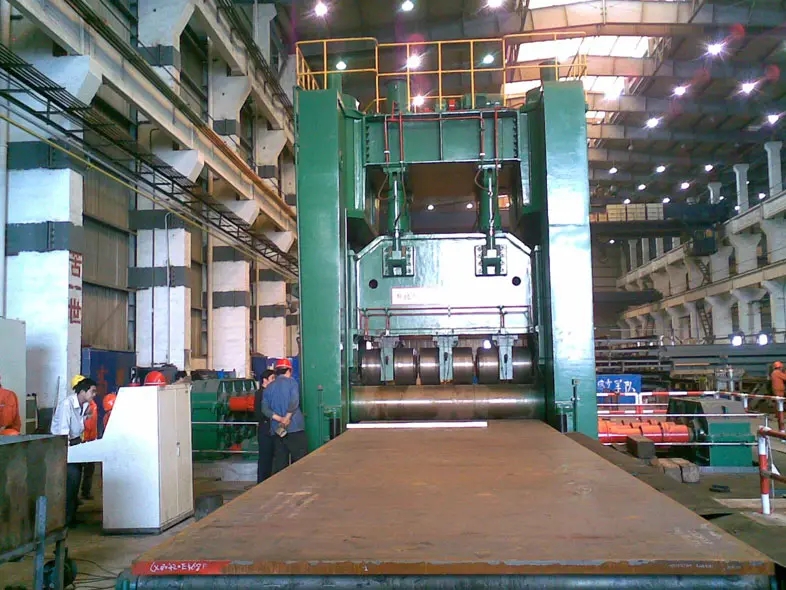

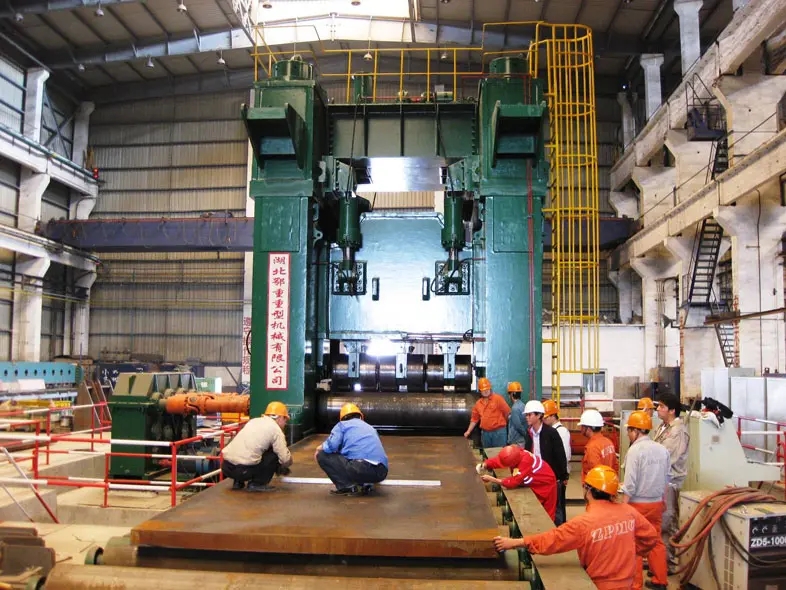

七辊矫平机

鄂重矫平机为辊列不平行式及边上辊可调，采用线性递减压下矫正方式,符合钢板矫正规律。具有比普通校平机更多的压下方式，能平行和倾斜压下的功能，校平机可双向进料，进料端可以单独可调，解决了普 通上辐系整体倾斜调整式校平机板料喂料困难的难题,减少了辅助上料时间，提高了工人的操作方便性板料变形更充分，校平精度更高,板料校平后应力均匀，盲区小。

七辊矫平机的规格

XINGKONG.COM 七辊矫平机的详细信息

•-最优合理化设计

运用大量先进制造技术，开展SOLIDWORKS全三维数字化设计等;

•-智能化

控制方式：PLC+触摸屏+按钮，所有工作参数在人机界面可设置，具有参数记忆、存储、断电记忆功能。

•-人机互联

该机控制系统具有存储、调用、编辑工艺及设备参数功能，使用时，可根据板厚、板宽、材料强度等参数来设定进、出口压下量，实现自动调整。

•-矫平机开口量自动调节装置。

待板材进入到矫平机前，通过对板材信息处理单位进行扫描测量出板材厚度、宽度、材质，信号传递到电器控制柜，自动进行开口量运算，调整机器开口量，经过修正后确认数值待再次进行调整。

•-按照EC安全标准制造并具有CE认证。

设置XINGKONG.COM 七辊矫平机控制系统的注意事项

1、设有主、副操作台各一个，放置在设备的两边，副操作台控制按钮简便；主操作台采用台湾研华工控机、西门子PLC控制器, 以及接触器、微继电器等元件。电气控制系统采用380V，50Hz的交流电源供电，主电路采用接触器控制，控制电路采用继电器控制。

2、现场工况监视功能：为了方便用户操作过程，在本机机器进出料两侧要求设有两套摄像装置，视频信号传递到操纵台的工控机的显示屏上。用户不需离开操作台，即可观察到的工作现场情况，提高了用户的工作效率和防止突发事故的发生。

3、该机控制系统具有存储、调用、编辑工艺及设备参数功能，具有误操作识别预警功能。使用时，在操作台上，可以根据板厚、板宽、材料强度等参数，或数据库已有参数，设定进、出口压下量，实现工作辊出、入口间隙等自动调整，并可手工调整和修正。该机的电器操作控制部位及显示屏集中安装在操作台上，各操作部位的功能用具体操作文字符号表示。电气系统按照国家相关标准设置继电保护。

4、电气控制元件品牌要求：微继电器采用欧姆龙，其它采用施耐德，并且均为合同签订时的近期产品或签订后的最新产品。

5、电气系统有过压、过流、过载、短路、缺相等保护功能和连锁保护功能，防止机器超负荷工作，抗干扰功能强。

七辊矫平机的优点

1.加工精度极高，效率高，能够保证稳定、优质矫平效果。

2.能耗低，变辊数矫正功能，利于降低能源消耗，延长机器寿命。

3.自动化程度高，系统输入板厚、板宽、强度等参数，数控系统自动计算出压下量，完成矫平压下工艺参数的调整，方便快速矫平。

4.整机采用整体钢板焊接，厚实美观，稳定性好。

5.操作简单，单人可独立工作。
